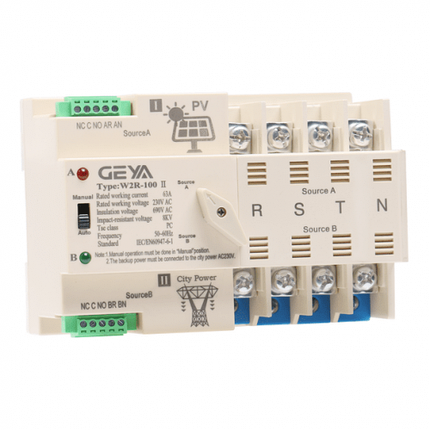

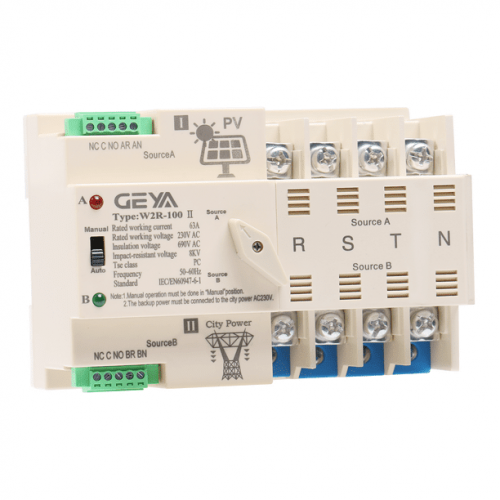

Автоматичний перемикач резервного живлення АВР 100A 4P призначений для забезпечення безперебійного електропостачання шляхом автоматичного підключення резервного джерела енергії. Пристрій миттєво перемикає споживачів (житлові будинки, квартири тощо) з міської електромережі на резервне джерело (генератор або інвертор) у разі збою електропостачання та назад при його відновленні. Перехід між основним і резервним джерелами відбувається автоматично. Для ручного керування достатньо перевести невеликий перемикач із положення "Auto" на "Manual".
Технічні характеристики:
- Номінальний струм: 100 А
- Час перемикання: менше 50 мс
- LED-індикатор активного режиму
- Можливість ручного перемикання (за допомогою рукоятки)
- Діапазон робочих температур: від -5°C до +40°C
- Монтаж на DIN-рейку: займає 9 модулів
- Габарити: 142,5 x 103 x 78,5 мм
Рекомендації та заходи безпеки для встановлення:
- АВР необхідно захищати від стрибків напруги за допомогою реле напруги або стабілізатора.
- У автоматичному режимі ручне перемикання заборонено.
- Для стабільної роботи генератор або інвертор повинні видавати струм не менше 6 А та забезпечувати чисту синусоїду. Інакше можливі збої, гудіння або клацання пристрою.
АВР 100A 4P – це компактне рішення (ширина 10,7 см, займає 6 модулів), яке підходить для підключення генераторів, інверторів DC-AC, портативних станцій (наприклад, EcoFlow) та міської мережі. Пристрій ідеально підходить для використання в квартирах, будинках і офісах, забезпечуючи автоматичне або ручне перемикання між основною та резервною лініями живлення. Він незамінний під час аварійних відключень електроенергії: при зникненні основного живлення АВР автоматично активує резервне джерело, а при відновленні – повертається до пріоритетної мережі.
Для надійної роботи АВР має бути підключений через захисний пристрій (реле напруги або стабілізатор) за схемою: міська мережа → реле/стабілізатор → АВР. Без захисту від перепадів напруги пристрій може вийти з ладу через перевантаження. При відключенні основного живлення АВР переходить на резервне джерело, а після відновлення автоматично повертається до основного. Якщо обидва джерела відключені, пристрій не працює, доки одне з них не буде увімкнено. Після активації джерела АВР автоматично підключається до нього. За потреби користувач може вручну обрати джерело живлення за допомогою перемикача.
| Номінальний струм Le: | 100 A |
| Допоміжне коло: | AC220V/AC110V, 50/60 Гц |
| Час перемикання контактів: | <50 мс |
| Керувальне коло: | |
| Номінальна керуюча напруга Us: | AC220V, 50 Гц |
| Коректний робочий стан: | 85%Us ~ 110%Us |
| Клас: | |
| Клас PC: | здатний вмикати та витримувати, але не розривати струм короткого замикання |
| Напруга ізоляції Ui: | AC690V |
| Термін служби: | |
| Електричний: | 2000 циклів |
| Механічний: | 5000 циклів |
| Час вимкнення: | <50 мс |
| Час роботи перемикання: | <50 мс |
| Кількість полюсів: | 4P |
| Номінальний умовний струм короткого замикання lq: | 50 кА |
| Номінальна імпульсна напруга витримки: | 8 кВ |
| Номінальна робоча напруга Ue: | AC400V |
| Час повернення у вихідний стан: | <50 мс |
| Засіб захисту від короткого замикання (запобіжник): | RT16-00-63A |
| Діапазон температур: | -5℃ ~ +40℃. Середня температура не більше 35℃ за 24 години |
| Категорія використання: | AC-33iB |
| Вага (кг): | 0,81 кг |
- Ціна: 1 386 ₴
